METALYZER® 3B
A total CPET solution.
Stationäres Spiroergometriesystem für präzise CPET-Messungen.

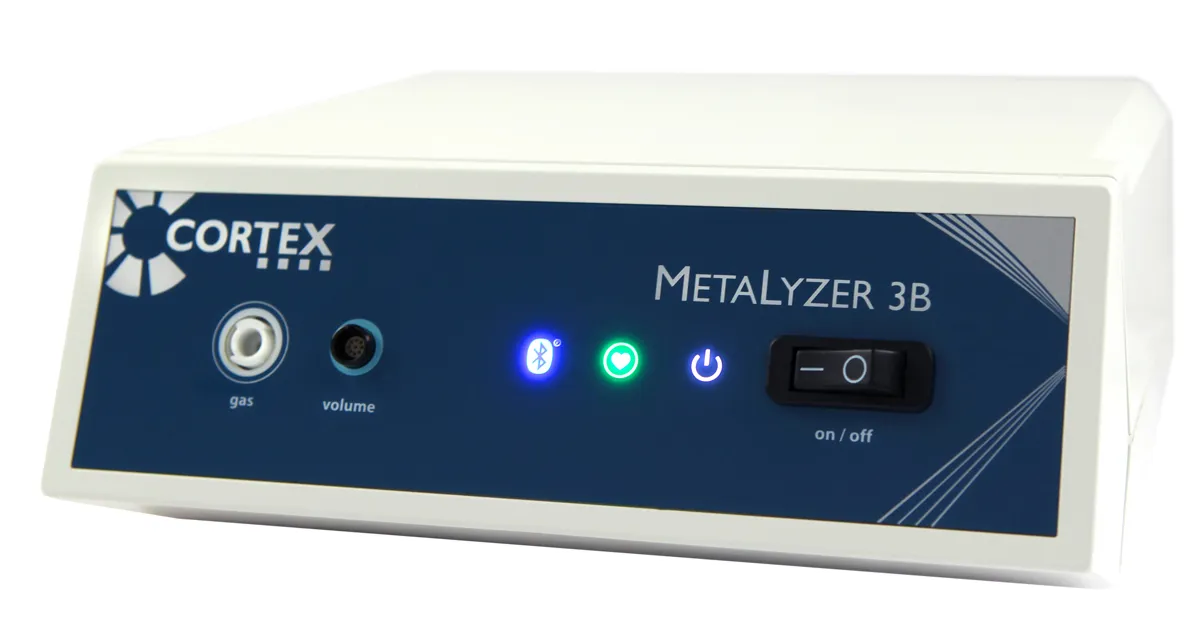

Der METALYZER® 3B ist ein stationäres Spiroergometriesystem für die CPET. Die Atemgase werden Breath-by-Breath gemessen und kontinuierlich erfasst. Das System lässt sich mit EKG und weiteren Geräten zur Leistungs- und Funktionsdiagnostik kombinieren.
Kompakt genug für den flexiblen Einsatz in Funktionsräumen, im OP-Bereich oder an Außenstellen. Wartungsarm und einfach im täglichen Praxisbetrieb.
Highlights
Klinische CPET ohne Reibung.
-
Jeder Atemzug analysiert

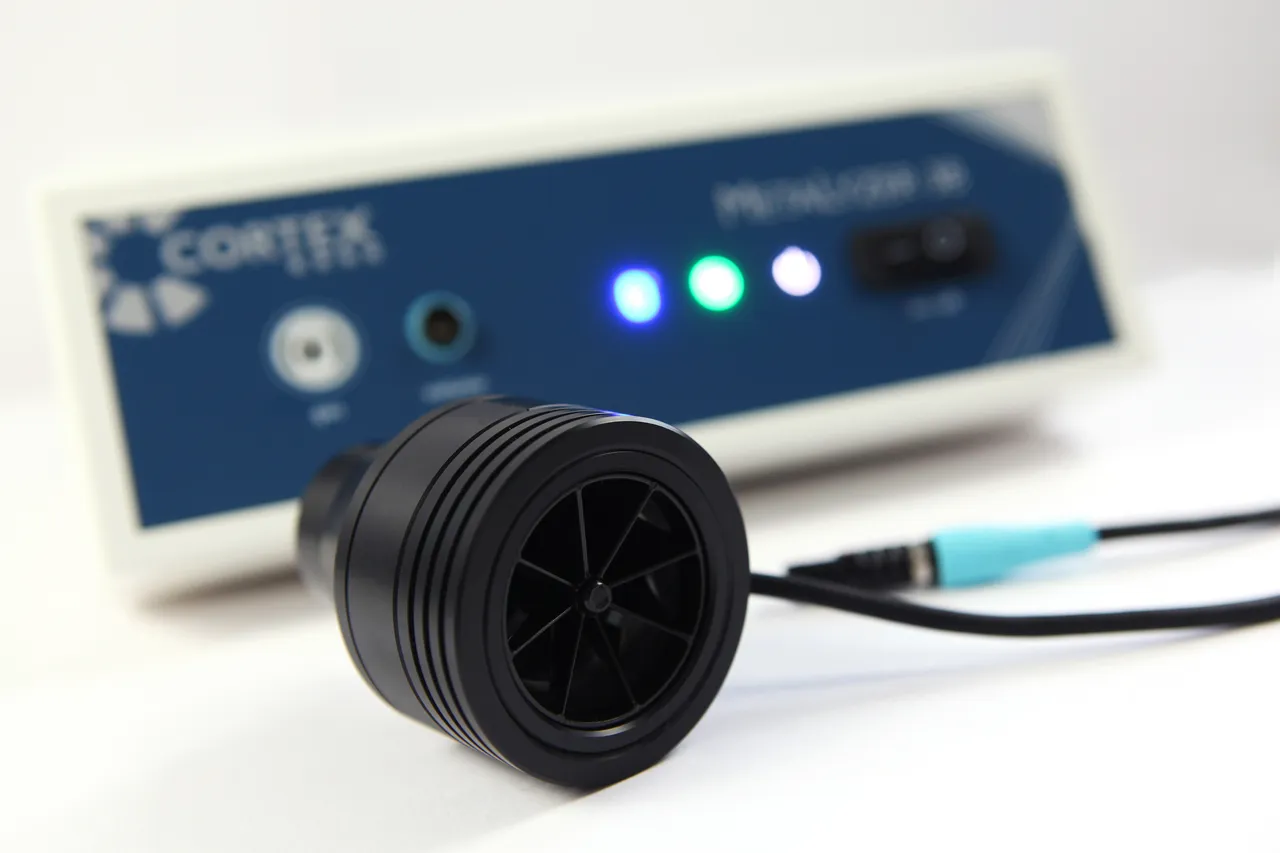

Mit der Breath-by-Breath-Messung werden O₂, CO₂ und Atemfluss kontinuierlich erfasst. So lässt sich die Entwicklung der Atmung und des Gasaustauschs während der Belastung genau verfolgen.
-
Auffallend wartungsarm

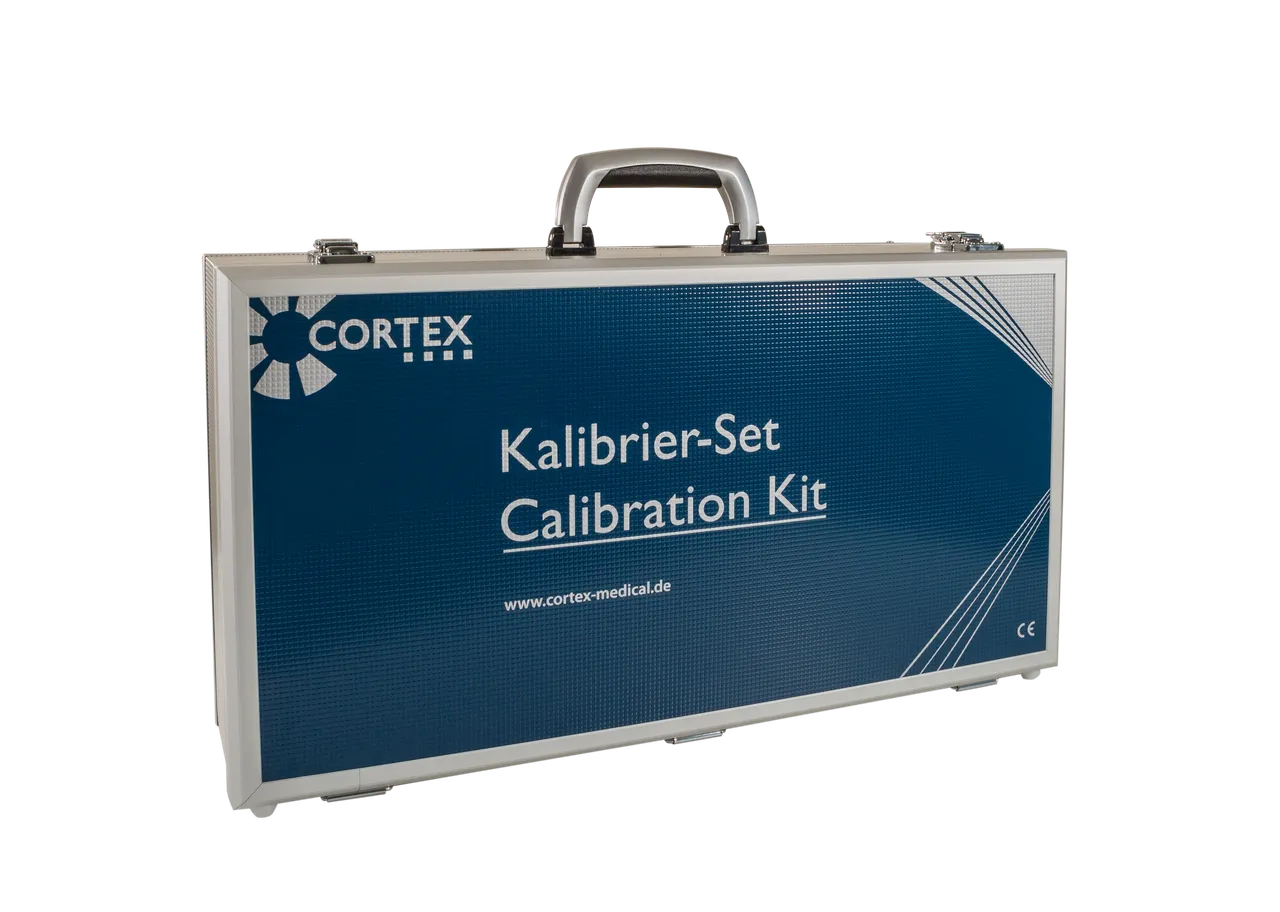

Das Gas-on-Demand-Ventil gibt aus der Kalibriergasflasche nur so viel Gas ab, wie die Kalibrierung braucht. Eine Flasche reicht für 15 Gaskalibrierungen, bei monatlicher Kalibrierung also gut ein Jahr. Den O₂-Sensor tauschen Sie erst nach 18 Monaten. Die Push-Pull-Stecker sind verpolungs- und beschädigungssicher.
-
Messen an verschiedenen Orten
Dank seiner kompakten, modularen Bauweise lässt sich der METALYZER® 3B flexibel in verschiedenen Bereichen einsetzen – vom CPET-Funktionsraum über den OP bis hin zur Reha-Fläche oder Außenstelle.
-
Anbindung an bestehende Systeme
Der METALYZER® 3B lässt sich mit EKG- und Vitalparametersystemen verschiedener Hersteller verbinden, darunter custo med, GE und Spacelabs Healthcare. Die Messdaten werden in MetaSoft® Studio zentral erfasst, gesteuert und ausgewertet.
-

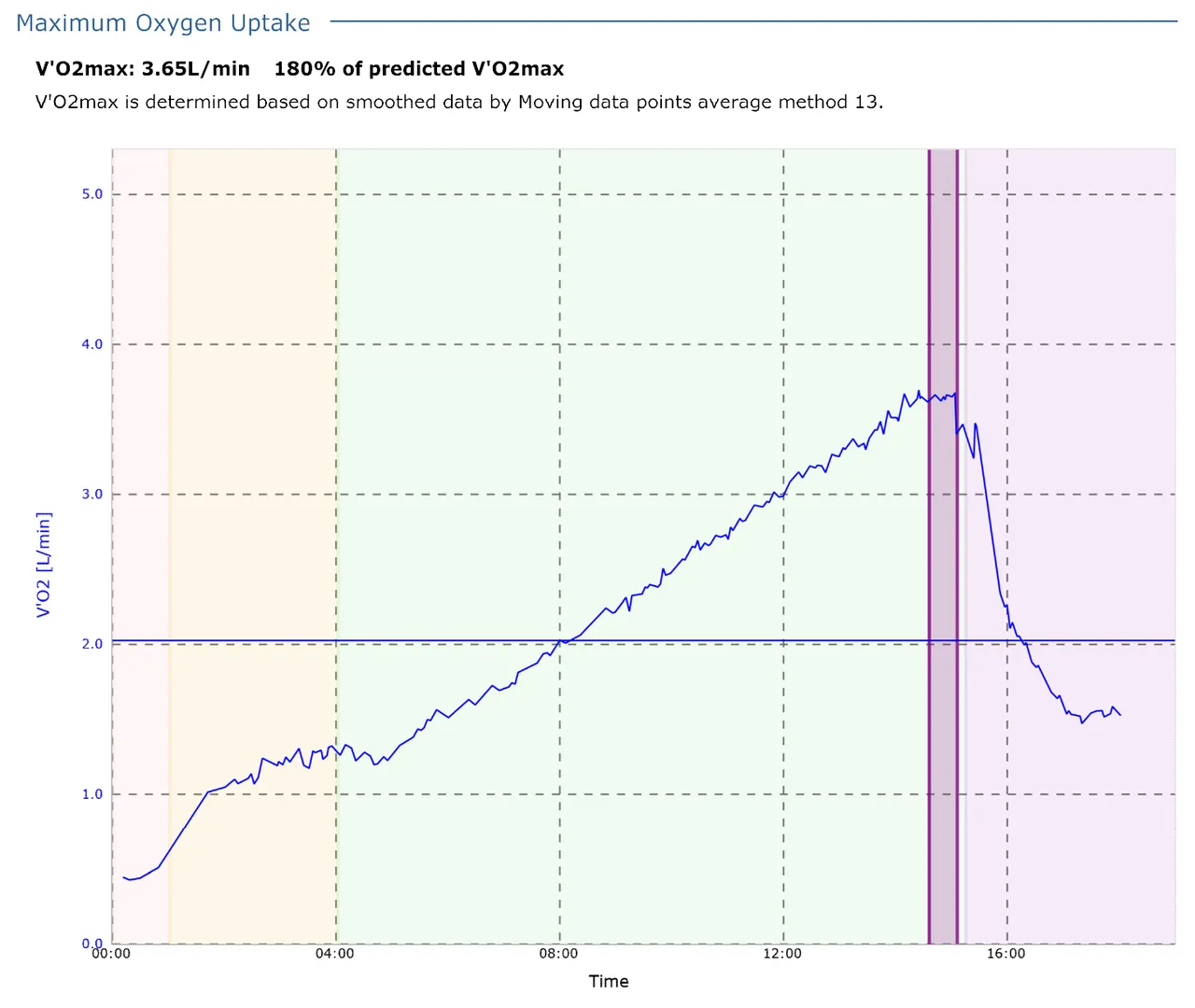

Stabile Messqualität
Langzeitstabile Sensorik liefert reproduzierbare Daten, in der pneumologischen Routine ebenso wie im sportmedizinischen Hochleistungs-Test.
-
Status auf einen Blick
Das Frontdisplay zeigt Betriebsstatus und Verbindungen direkt über die LED-Anzeigen. So ist der Zustand des Geräts ablesbar, ohne ihn erst per Software abfragen zu müssen.
Wo der METALYZER® 3B im Alltag arbeitet.
- 01
Kardiologie Medical
Unklare Belastungssymptome dem limitierenden System zuordnen und Behandlungserfolg im Verlauf belegen.
- 02
Pneumologie Medical
Klären, ob die Atmung unter Belastung wirklich limitiert, und Behandlungserfolg im Verlauf belegen.
- 03
Sportmedizin Medical
Patienten und Gesunde am selben Messplatz untersuchen, von der Abklärung bis zur Leistungsdiagnostik.
- 04
Präventionsmedizin Medical
Kardiopulmonale Leistungsfähigkeit und Ruheumsatz bei Gesunden erfassen, vom Ausgangswert bis zum Verlauf über Jahre.
- 05
Rehabilitationsmedizin Medical
Belastung nach gemessenen Schwellen dosieren und den Fortschritt der Patienten belegen.
- 06
Klinische Forschung Medical
Wirkung von Interventionen an objektiven Endpunkten messen und den Mechanismus dahinter zeigen.
MetaSoft® Studio
Verlässlich verbunden
Eine Untersuchung läuft nur so ruhig wie die Software dahinter. MetaSoft® Studio steuert den kompletten Testablauf, vom Belastungsprotokoll über die angebundenen Geräte bis zum Befundbericht.
Jede Messung bleibt dabei als Rohdatensatz erhalten und nachvollziehbar. Sie konzentrieren sich auf die Untersuchung, die Technik arbeitet im Hintergrund.
Ob im Labor, in der Praxis oder im Feld: Es ist dieselbe Software mit demselben Ablauf, und alle Ergebnisse landen in derselben Auswertung.
Klick lädt Inhalte von YouTube · Datenschutzhinweise
Aus der Praxis

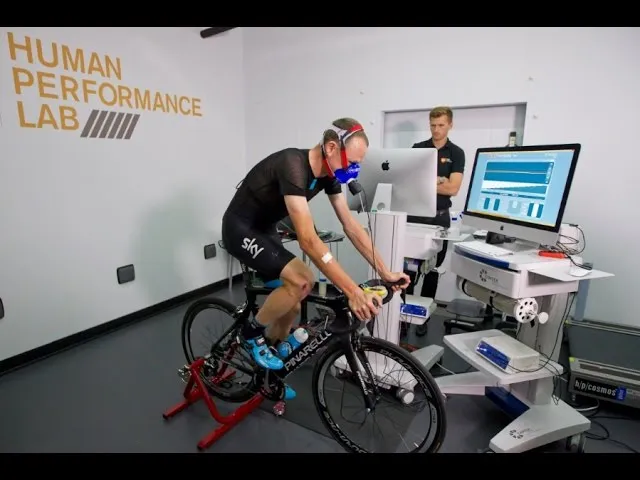

Zu Besuch im GSK Human Performance Lab
Chris Froome, Olympia-Medaillengewinner und vierfacher Tour-de-France-Sieger, besuchte das GSK Human Performance Lab für eine Reihe umfassender physiologischer Tests.
CPET-Messplatz
Vom Gerät zum kompletten Messplatz.

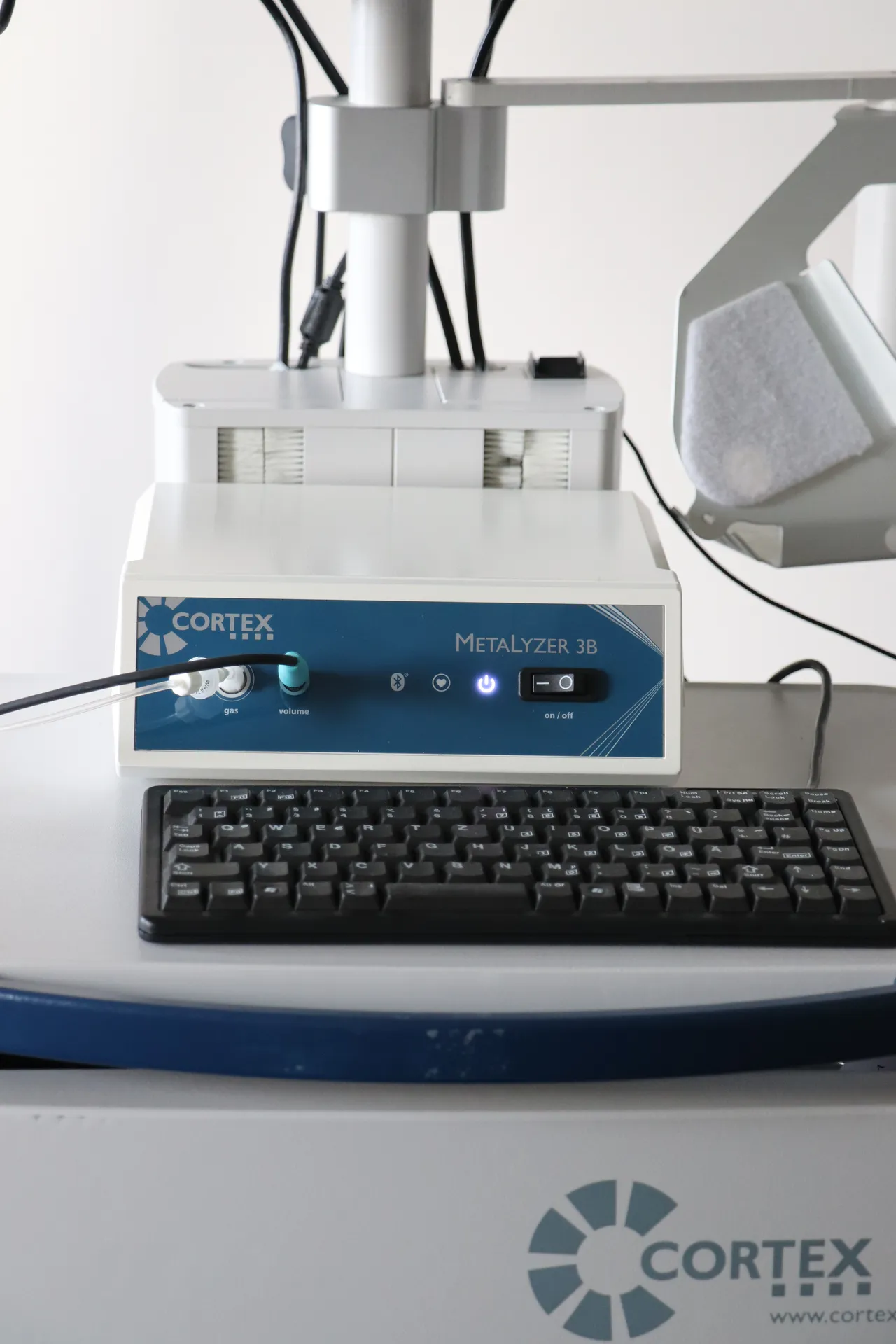

Der METALYZER® 3B ist die Messeinheit des CPET-Messplatzes. Auf Wunsch liefern wir das ganze System mit Ergometer, 12-Kanal-EKG, PC und Software.
Studien mit dem METALYZER® 3B
Die 5 neuesten Publikationen aus Forschung und Praxis.
-
2026-012
Effect of New Zealand blackcurrant extract on rest and walking-induced cardiorespiratory and metabolic responses in young adult Southeast Asian women
Willems, Mark E. T.; Wannasorn, Sorrawit; Leelitthum, Kawissara; Ajjimaporn, Amornpan; Nana, Alisa
European Journal of Applied Physiology · 2026
-
2026-011
Effects of anthocyanin-rich blackcurrant extract on cardiovascular and metabolic responses during rest and treadmill running: a case study in an elite national level female Southeast Asian endurance athlete
Willems, Mark E. T.; Nana, Alisa; Hiranphan, Poomwut; Wannasorn, Sorrawit; Ramyarangsi, Papatsorn; Ajjimaporn, Amornpan
Frontiers in Sports and Active Living 8, 1818132 · 2026
-
2026-009
Effects of the Paleo diet on resting metabolic rate in handball players
Pięta, Aleksandra; Mazur-Kurach, Paulina; Maciejczyk, Marcin; Frączek, Barbara
Scientific Reports · 2026
-
2026-006
Exercise intensity influences variability and test-retest reliability of pulmonary gas-exchange measurements during constant work-rate cycling
Colosio, Alessandro L.; Teso, Massimo; Loi, Maura; Stuer, Lena; Boone, Jan; Pogliaghi, Silvia
Frontiers in Sports and Active Living 8, 1814527 · 2026
-
2026-002
A Ramp Protocol with Increasing Incline and Additional Weight for Special Operation Forces Provides a Valid Assessment of V.O2max
Dössegger, Alain; Zberg, Leonid; Gsponer, Thomas; Faude, Oliver; Gerber, Markus; Flück, Martin et al.
Military medicine 191 (5-6), e1086-e1094 · 2026
Sprechen Sie mit unseren Spezialisten.
Spezifikationen
Messung
- Messmethode
- Breath-by-Breath
- Volumenstrom (Turbine)
- Mehrweg: ≤ 20 L/s, ± 2 %Einweg: ≤ 14 L/s, ± 3 % bzw. ± 50 ml (der größere Wert)
Kalibrierung & Wartung
- Gassensoren
- monatlich, Zwei-Punkt
- Mehrweg-Turbine
- täglich bzw. vor jedem Test
- Einweg-Turbine
- ab Werk kalibriert
- Luftdruck
- halbjährlich
- Sensor-Aufwärmzeit
- 30 min
- O₂-Sensor
- Austausch nach 18 Monaten empfohlen
Schnittstellen
- PC
- USB, Bluetooth® optional
- Herzfrequenz
- Bluetooth® Smart HF-Gurt
- SpO₂
- Nonin Pulsoximeter Bluetooth® 3150 Wrist
- EKG
- 14 EKG-Systeme, u. a.GE CardioSoft, Schiller, Spacelabs Healthcare
Umgebung
- Einsatztemperatur
- +10 °C bis +35 °C
- Luftfeuchtigkeit
- ≤ 95 % relative Feuchte, nicht kondensierend
- Umgebungsdruck
- 500–1.050 mbar
Gerät & Betrieb
- Abmessungen
- 240 × 210 × 90 mm
- Gewicht
- 940 g
- Stromversorgung
- Netzteil 100–240 VAC, 47–63 Hz, 0,9–0,34 AAusgang 12 VDC, max. 2,5 A
Zulassung
- Klasse
- Medizinprodukt Klasse IIa gemäß 93/42/EWG
- Kennzeichnung
- CE-Kennzeichnung
Technische Änderungen vorbehalten.
Häufig gefragt
Wie oft muss das System kalibriert werden?
Die Gassensoren werden einmal im Monat per Zwei-Punkt-Kalibrierung mit Umgebungsluft und Kalibriergas abgeglichen, das Gas-on-Demand-Ventil dosiert das Kalibriergas dabei automatisch. Die Mehrweg-Turbine kalibrieren Sie täglich oder vor jedem Test, Einweg-Turbinen sind ab Werk kalibriert. Ein Luftdruckabgleich ist nur halbjährlich vorgesehen. Die Aufwärmzeit des Geräts beträgt 30 Minuten.
Kann das Gerät zwischen Räumen verschoben werden?
Ja. Kompakte Bauform, modulare Bauweise. Vom Funktionsraum in den OP-Bereich oder in eine Außenstelle, ohne Aufbau-Aufwand.
Welche EKG-Systeme werden unterstützt?
Der METALYZER® 3B lässt sich an 14 EKG-Systeme anbinden: Amedtec ECG Pro, custo med, Dr. Schmidt Smartsoft, Ergocid Plus, Fukuda Stress ECG, GE CardioSoft, GE CASE, KB Interface Box, Medset PADSY, Micromed Elite, Mortara XScribe, Norav PC ECG, Schiller SDS-104 und Spacelabs Sentinel. Mit dem PC wird er standardmäßig per USB verbunden, optional per Bluetooth®. Außerdem unterstützt er den Bluetooth® Smart HF-Gurt und das Nonin Pulsoximeter Bluetooth® 3150 Wrist.
Lässt sich der Ruheumsatz (RMR) messen?
Ja, der Ruheumsatz wird über die Atemgasanalyse mit Maske gemessen. Zusätzliche Hardware ist nicht nötig, in MetaSoft® Studio wird dafür die Energiestoffwechsel-Lizenz benötigt. Relevant für Ernährungsmedizin, metabolische Forschung und Therapieplanung.
